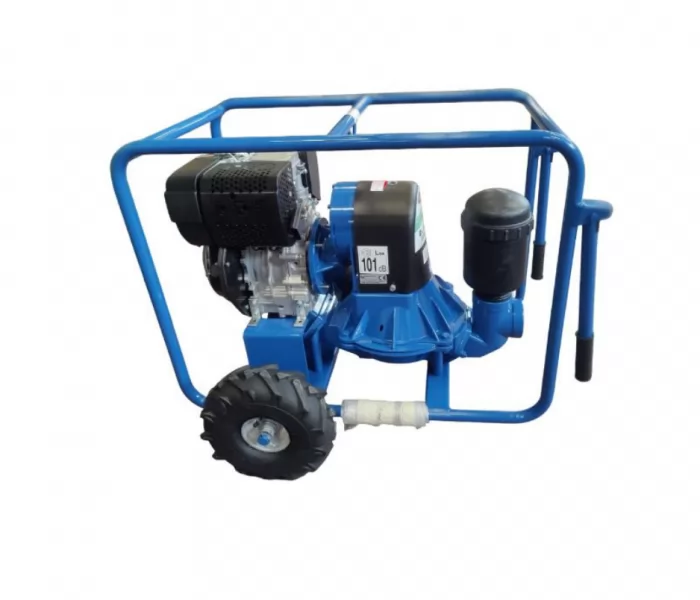

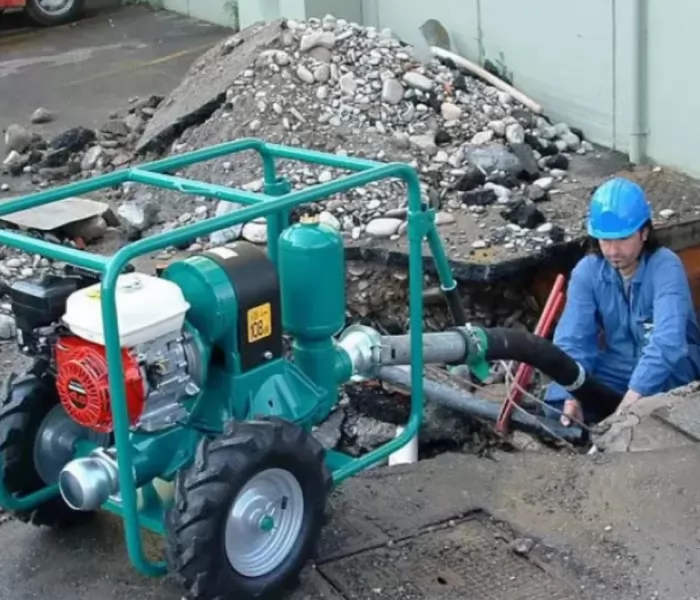

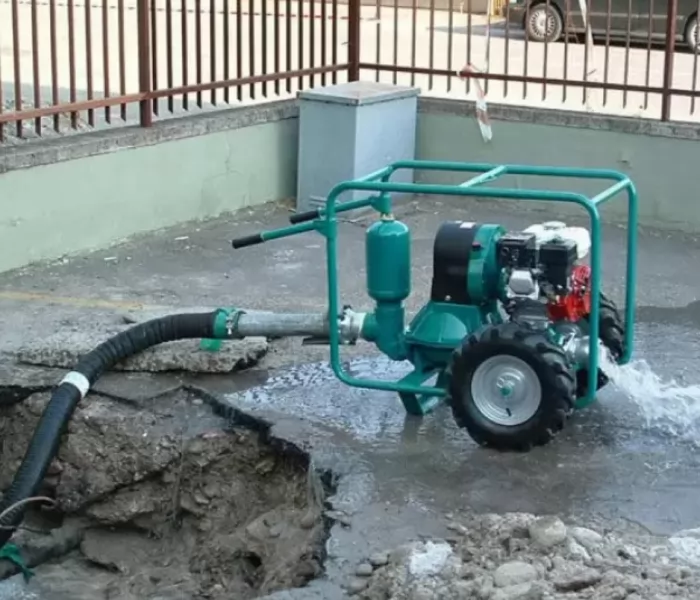

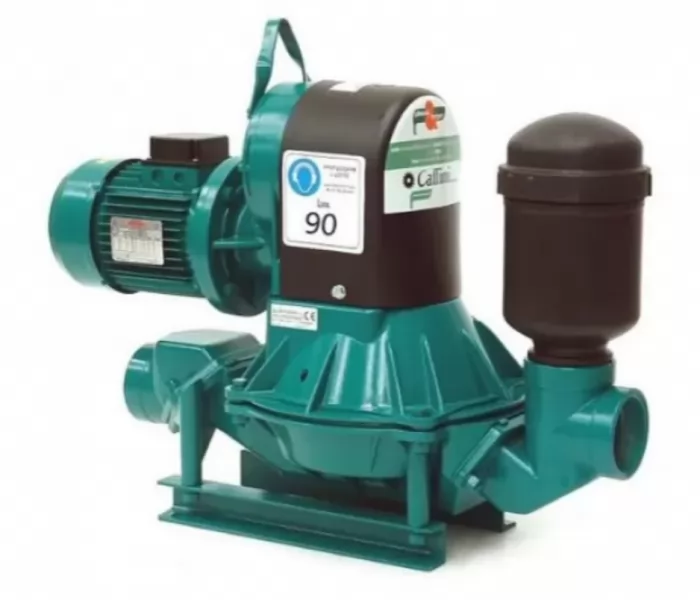

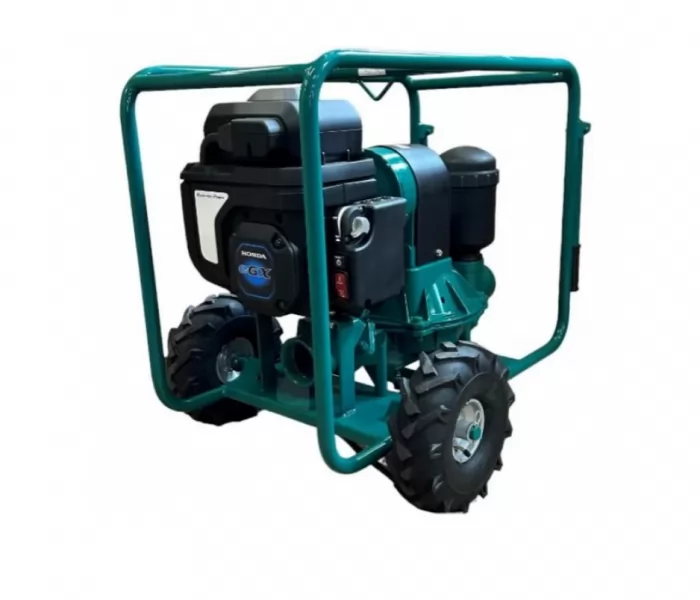

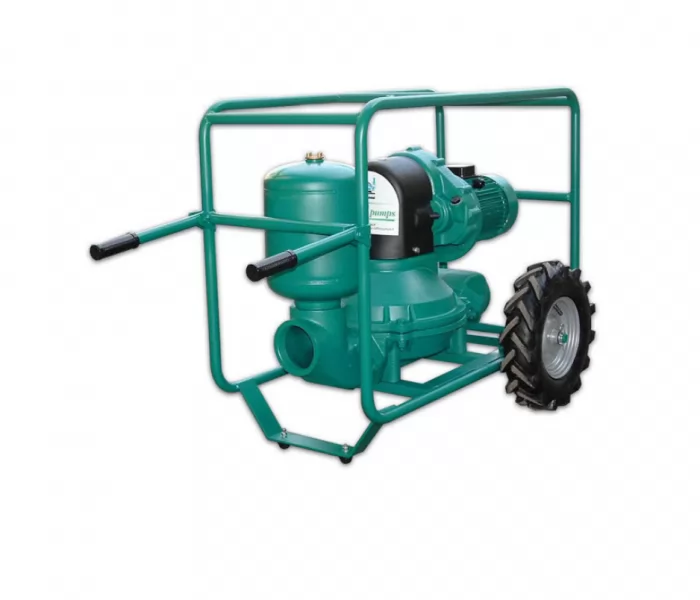

Frog 3" - 4"

Le pompe a membrana serie Frog, sono del tipo alternativo volumetrico. La membrana è fissata ad una biella mossa meccanicamente da una manovella montata sull’uscita di un riduttore di giri.
Lo spostamento di liquido nel corpo pompa generato dal movimento della membrana, è controllato in aspirazione ed in mandata da due valvole a clapet. Nella fase di aspirazione, la membrana muovendosi verso l’alto, crea una depressione che richiama il liquido aprendo la valvola di aspirazione.
Quando la membrana scende verso il basso, la valvola di aspirazione si chiude per gravità e contemporaneamente, il liquido viene espulso attraverso la valvola di mandata che si apre in questa fase.

E' necessario, per questo tipo di pompe, che la tubazione di mandata sia di diametro adeguato e libera di scaricare il liquido pompato per evitare che la pressione di mandata oltrepassi il limite concesso, provocando rotture della membrana o danneggiamenti delle parti meccaniche.
Per evitare che le vibrazioni della pompa si trasmettano alle tubazioni, è consigliabile collegarla all’impianto con pezzi di tubo flessibile anti schiacciamento.
