Con braccio
Sollevamento e trasporto di pompe e pescante con posizionamento rapido in campo

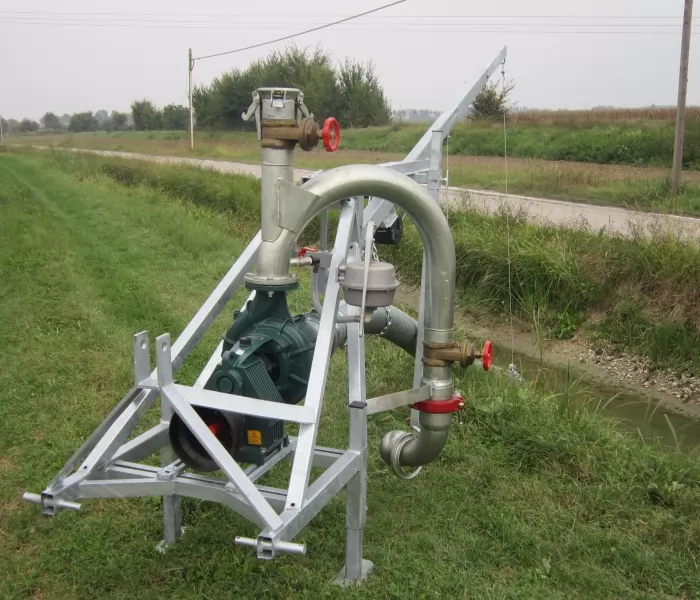

Il basamento con braccio rappresenta una soluzione completa e funzionale per il trasporto e l’utilizzo delle pompe in ambito agricolo. Grazie alla struttura con braccio integrato e al sistema di sollevamento tramite il trattore, consente di movimentare in un’unica operazione sia la pompa che il tubo di aspirazione già collegato.

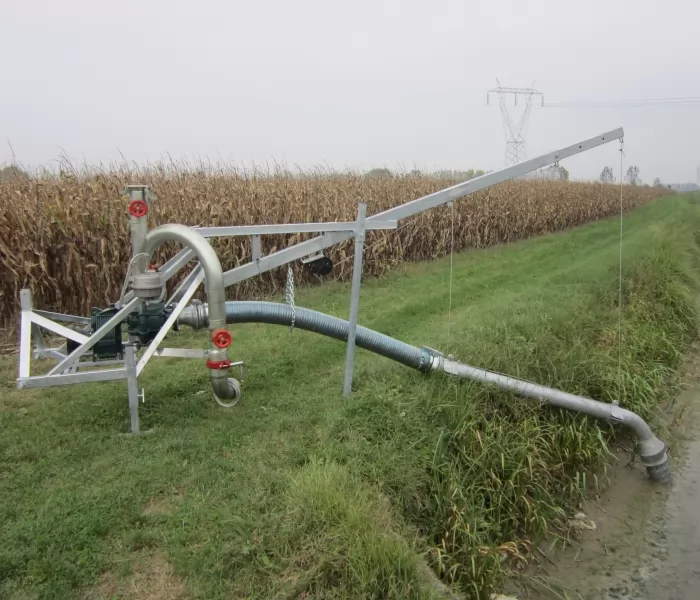

Una volta raggiunto il campo, l’operatore può semplicemente azionare il verricello per calare il tubo nel canale e posizionare rapidamente l’impianto di aspirazione e mandata.
Questa configurazione riduce notevolmente i tempi di installazione e le operazioni manuali, offrendo un sistema stabile, pratico e ideale per chi necessita di spostamenti frequenti o interventi in diverse aree di lavoro.
Caratteristiche tecniche
Basamento:
in acciaio
Pompa:
dotata di moltiplicatore adatta a qualsiasi tipo di impianto
Albero di trasmissione:
(cardano) progettato per assicurare una trasmissione continua tra trattore e pompa
Flangia di aspirazione:
dotata di giunto sferico (versioni Ferrari, Anfor, Bauer e Perrot)
Flangia di mandata:
completa di saracinesca o valvola wafer e da giunto sferico (versioni Ferrari, Anfor, Bauer e Perrot)

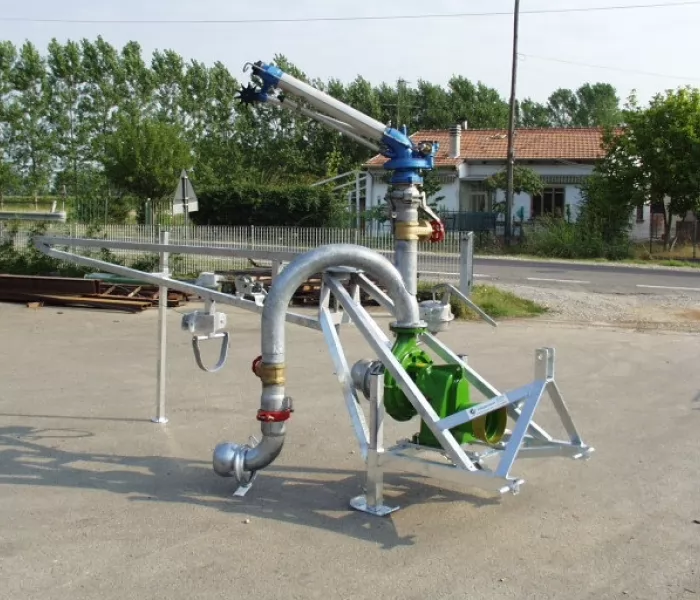

Collo a cigno:
in sostituzione della flangia di mandata
Pompa manuale di adescamento tipo PAM:
per il riempimento del tubo di aspirazione
Braccio porta pescante:
brevettato, garantisce due punti di sollevamento sul pescante, offrendo una distribuzione ottimale del carico e una maggiore stabilità durante il sollevamento. Questa configurazione consente di impiegare pescanti più lunghi, fino a 6 metri,
standard, è dotato di un unico punto di sollevamento sul pescante, progettato per garantire sicurezza e affidabilità nelle operazioni di movimentazione in campo. Adatto per pescanti con lunghezza massima di 4 metri
Optional

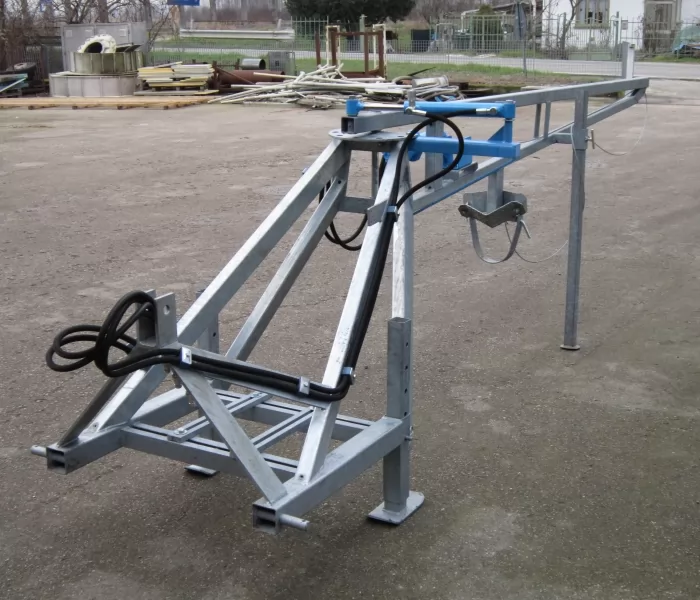

Braccio:
idraulico, gestito direttamente dalla cabina del trattore
Verricello:
idraulico, gestito direttamente dalla cabina del trattore
Complesso di aspirazione:
dotato di tubo in gomma con canotti sferici e fascette e di tubo in acciaio con valvola di fondo che può essere dimensionato in basa alla distanza della fonte di approvvigionamento

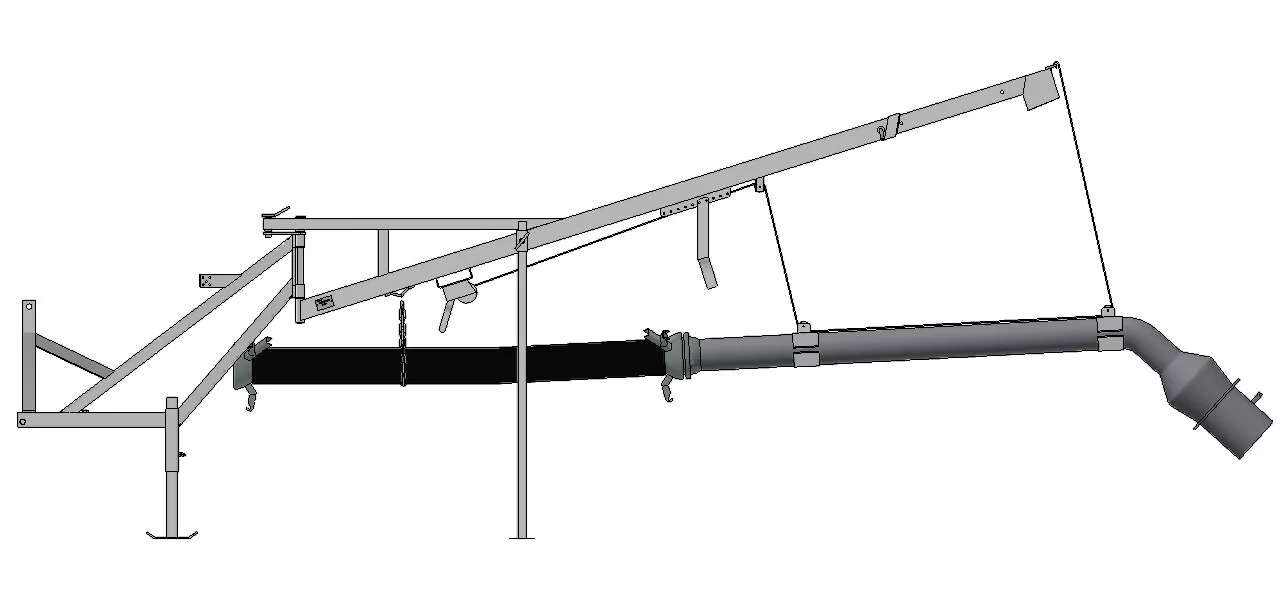

Caratteristiche braccio BREVETTATO

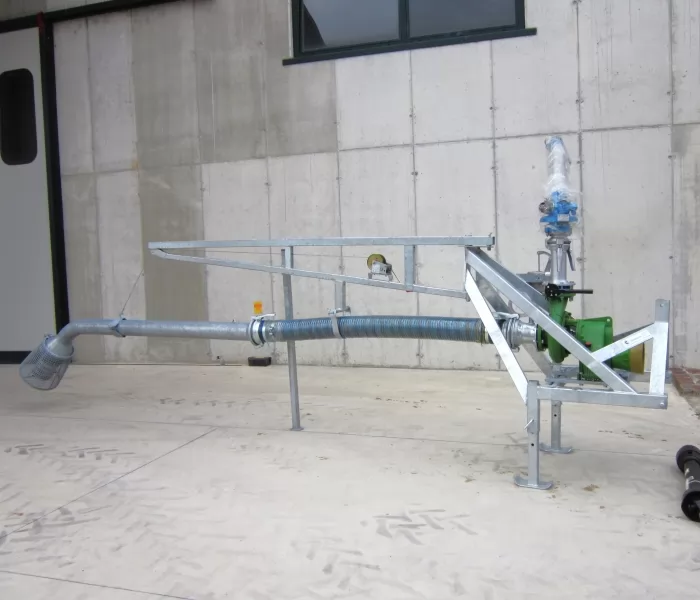

Il dispositivo di sollevamento è composto da una struttura in acciaio completa di braccio regolabile per la movimentazione del tubo di aspirazione tramite verricello.
Il tubo di aspirazione è sospeso dalla struttura in ferro tramite due carrucole, opportunamente fissate, che entrano in contatto con la fune metallica collegata a verricello.
Tale dispositivo elimina i movimenti di oscillazione e di sbandamento tipici dei sistemi di sollevamento tradizionali, che spesso provocano rottura al tubo di aspirazione.
Il Brevetto depositato è stato studiato per essere applicato a gruppi motopompa, semoventi a bobina (rotoloni) e ad applicazioni di sollevamento inerenti l'irrigazione.
